آموزش دستور Array برای کپی برداری آرایه ای اتوکد

چرا باید دستور Array را یاد بگیریم؟

تصور کنید در یک پروژه اتوکد نیاز دارید تا یک طرح را در یک الگوی منظم تکرار کنید؛ مثلاً طراحی نرده ها یا موزاییک های کف. اگر بخواهید این کار را به صورت دستی انجام دهید نه تنها وقت گیر است بلکه دقت آن نیز پایین خواهد بود. اینجاست که دستور Array مثل یک قهرمان وارد میدان می شود! با این دستور می توانید اشیاء را به صورت منظم در الگوهای خطی دایره ای یا ماتریسی کپی کنید.

دستور Array چیست؟

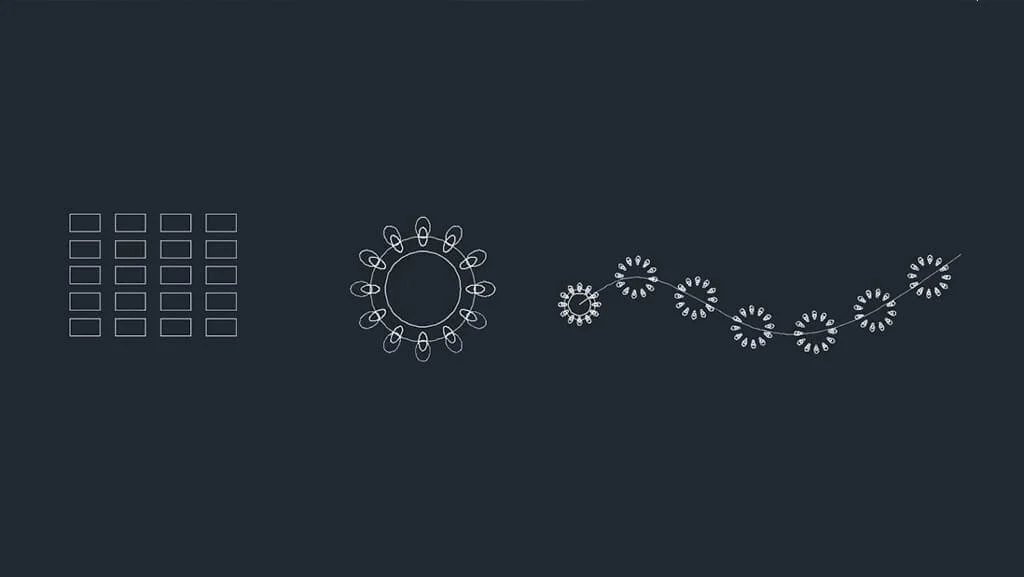

دستور Array ابزاری قدرتمند در اتوکد است که به شما امکان می دهد اشیاء را در سه حالت زیر کپی و سازمان دهی کنید :

1. Array خطی (Rectangular) : ایجاد ردیف ها و ستون های منظم.
2. Array دایره ای (Polar) : چیدمان اشیاء در یک الگوی دایره ای.
3. Array پاترن شده (Path) : چیدمان اشیاء در امتداد یک مسیر مشخص.

چگونه از دستور Array استفاده کنیم؟

1. فعال کردن Array :
• در نوار ابزار روی گزینه Array کلیک کنید.
• یا دستور ARRAY را در خط فرمان تایپ کرده و اینتر بزنید.
2. انتخاب نوع Array :
   بعد از فعال کردن دستور باید نوع Array را انتخاب کنید :
• Rectangular برای چیدمان خطی.
• Polar برای چیدمان دایره ای.
• Path برای پیروی از یک مسیر.
3. انتخاب شیء :
   شیء یا اشیائی که می خواهید تکرار شوند را انتخاب کنید و اینتر بزنید.
4. تنظیمات Array :
• برای Rectangular Array تعداد ردیف ها ستون ها و فاصله بین آن ها را مشخص کنید.
• در Polar Array تعداد کپی ها و زاویه دایره را تعیین کنید.
• در Path Array مسیر موردنظر را انتخاب کرده و چیدمان را تنظیم کنید.

نکات حرفه ای برای کار با Array

1. ویرایش Array :
   بعد از ایجاد Array می توانید با کلیک روی آن تنظیمات را تغییر دهید.
2. حذف انجمن (Explode) :
   اگر به اشیاء جداگانه نیاز دارید از دستور EXPLODE برای حذف ارتباط استفاده کنید.
3. تنظیم چرخش در Polar Array :
   برای چرخاندن اشیاء در هر تکرار گزینه Rotate Items را فعال کنید.

جدول : مقایسه انواع Array

نوع Array	کاربرد اصلی	ویژگی کلیدی
Rectangular Array	طراحی ردیف و ستون منظم	مناسب برای کف سازی یا چیدمان تکراری
Polar Array	طراحی دایره ای یا شعاعی	مناسب برای چرخ دنده و قطعات دایره ای
Path Array	دنبال کردن مسیر مشخص	مناسب برای نرده ها یا مسیرهای منحنی

تکنیک های پیشرفته

• استفاده از گزینه Associative :
  با این گزینه همه اشیاء ایجادشده به هم مرتبط خواهند بود. این به شما اجازه می دهد کل مجموعه را با یک کلیک ویرایش کنید.
• Array در سه بعدی :
  در مدل سازی سه بعدی نیز می توانید از Array برای ایجاد کپی در محورهای Z استفاده کنید.

چالش ها و حل آن ها

• مشکل در فاصله ها : اگر فاصله ها به درستی تنظیم نشده اند از پنل Properties تنظیمات را بازبینی کنید.
• Array در مسیرهای پیچیده : اگر در Path Array چیدمان به هم ریخته است چک کنید که مسیر انتخابی به درستی ترسیم شده باشد.

جمع بندی

دستور Array در اتوکد یک ابزار طلایی برای صرفه جویی در زمان و افزایش دقت در طراحی های تکراری است. با یادگیری انواع این دستور و تمرین مداوم می توانید الگوهای منظم و حرفه ای ایجاد کنید که باعث جذابیت بیشتر پروژه های شما می شود .پیشنهاد ما به شما مروری بر دوره های آموزش اتوکد مجموعه می باشد.

پرسش های متداول

۱. آیا می توانم بعد از ایجاد Array فاصله ها را تغییر دهم؟
بله کافی است روی Array کلیک کنید و تنظیمات آن را ویرایش کنید.

۲. چگونه می توانم یک شیء را از Array حذف کنم؟
باید Array را ابتدا Explode کنید و سپس شیء موردنظر را حذف کنید.

۳. آیا Array در نسخه های قدیمی اتوکد هم وجود دارد؟
بله اما ممکن است امکانات آن محدودتر باشد.

امیدوارم این مقاله برای شما مفید بوده باشد! حالا وقت آن است که دستور Array را امتحان کنید و در پروژه های خود استفاده کنید. موفق باشید!
